DM-1 [VLF Sistem Metal Dedektörleri İçin Ayrım Devresi]

[Uykusuz]

dekamon sonucu merakla bekliyoruz  ;)

Teşekkürler deep max. 2x16 karakterlisini de yaparız fakat 2x16 karakterlisini geotechte picli olarak yapmışlar. dekamondan rica etsek snırım son dokümanları buraya ekler  [yazarim_cizerim]

[deep max]

 ;)

[dekamon]

white's vdi vlf dedektörün tüm dökümanlarını aşagıdaki linkten indirebilirsiniz..Arkadaşlar En kısa zamanda bu devrenin videosunu sizlerle paylaşacagım..
You do not have permission to view links! Sign up or Log in

[dekamon]

You do not have permission to view links! Sign up or Log in

Uploaded with You do not have permission to view links! Sign up or Log in
Uykusuz usta size daha önce sormuş oldugum baglantını şeklini bir arkadaş aşagıdaki gibi yorumlamış sizce ne kadar dogrudur..Yanlış bir hatadan dolayı işlemciyi yakmayalım!!
16f88 entegresine kart programlayıcının baglantı şekli aşagıdaki gibi olmalıdır;
c1 ucuna 16f88 in 14. bacağı
c2 ucuna 16f88 in 4. bacağı
c3 ucunu baglamana gerek yok
c4 ucuna 16f88 in 7. bacağı
c5 ucuna 16f88 in 5. bacağı
c6 ucu boş
c7 ucuna 16f88 in 8. bacağı
c8 ucuna 16f88 in 10. bacağı

[Uykusuz]

Paylaşım için teşekkürler dekamon.

Bağlantılar hakkında çok fazla bir bilgiye sahip değilim sadece bir picin programlanması için gnd, reset, pgm,pgc ve beslemesinin verilmesi gerektiğini biliyorum [alala?]

[pro-TR]

usta ICsp ile programlayacaksanız bu konuda detaylı bilgi pdf de mevcut,ayrıca ıcsp de püf noktası MCLR bacağına +5v bir diot üzerinden verilmesi gerekiyor, direncin olup olmaması ıcsp için önemli değil, ve PGM bacağı 100K ile şaselenmeli, ötesi bağlantılar 1-1 aynısı, ekte ICsp ile ilgili bir döküman veriyorum incelerseniz ne demek istediğimi anlayacaksınız.
You do not have permission to view links! Sign up or Log in

[çavuş23]

Uykusuz ustam bu ayrım devresinin tgs bağlantı noktalarını gösterebilir misiniz? Şimdiden teşekkürler...

[Uykusuz]

Merhaba

Kullandığınız devrenin açık şemasını ekleyin üzerinde göstermeye çalışayım.

Bu arada arkadaşlar elinizde çalışan farklı farklı vlf dedektörler varsa iletişime geçelim gönderin bana onlara da bağlanacak noktayı tespit edip foruma ekleyelim sonra geri gönderirim. Böylece güzel bir kaynak oluşturalım elimde atlantis marka vlf dedektörden başka vlf dedektör yok maalesef.

[çavuş23]

You do not have permission to view links! Sign up or Log in
You do not have permission to view links! Sign up or Log in

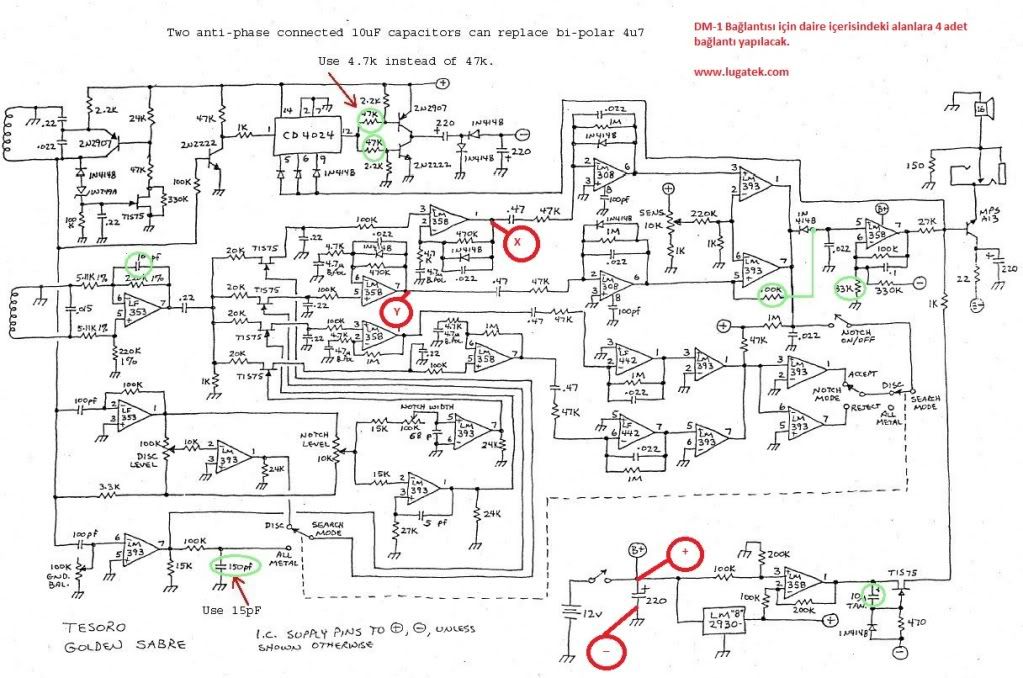

Buradaki ustam...

[Uykusuz]

Bağlantıdan denemediğim için emin değilim.

You do not have permission to view links! Sign up or Log in

[bzirapli]

rotary pot nedir. nerede satiliyor. hangi cihazlarda var. saygilar

[Uykusuz]

Rotary Encoder gerçek ismidir. Ben görünüşü bir potansiyometreye benzediği için Rotary pot yazmışım.

You do not have permission to view links! Sign up or Log in

[Uykusuz]

Yakın zamanda butonlu versiyonunu çıkarıyoruz bu arada  ;)

[gordianus]

once site hayırlı olsun ben gec duydum......ekran boyutu degıştırmekle super gorsen bi proje cıkmiş ortaya .uykusus ..projeyı calarsam kızma ;D

[Uykusuz]

hadi çal bakalım gordianus... proje 90 defa indirilmiş daha kimse yapıp çalıştırdım diye yazmak zahmetinde bulunmadı.
