      pcb işi kolay bu gece çizerim , yalnızca bluetooth modül kartın datasheeht göremedim.sipariş listeme ekliyeyim olmadan çizmek zor.elinde olan varsa modulun pın aralıkları sırası dış ölçüleri olsada olur.

[Uykusuz]

asenkron bu linkte datasheet mevcut:
http://www.exp-tech.de/service/datasheet/HC-Serial-Bluetooth-Products.pdf

Buradan ölçüleri bulabilirsin. Kullandığın program dxf uzantılı dosyayı import edebiliyorsa benim çizimi de gönderebilirim sana.

[asenkron]

     import seçenegi var gönder deniyeyim .datasheeht gelince bazen goolenin oldugunu unutuyorum.kafa duruyor.

[Uykusuz]

dxf formatında gönderdim genelde çoğu pcb programı import edebiliyor.

[asenkron]

    bir demlik çaya biter bu iş ben çalışayım kolay gelsin.

[nova]

İşin içinde çay varsa BENDE varım  [icerim]

[nova]

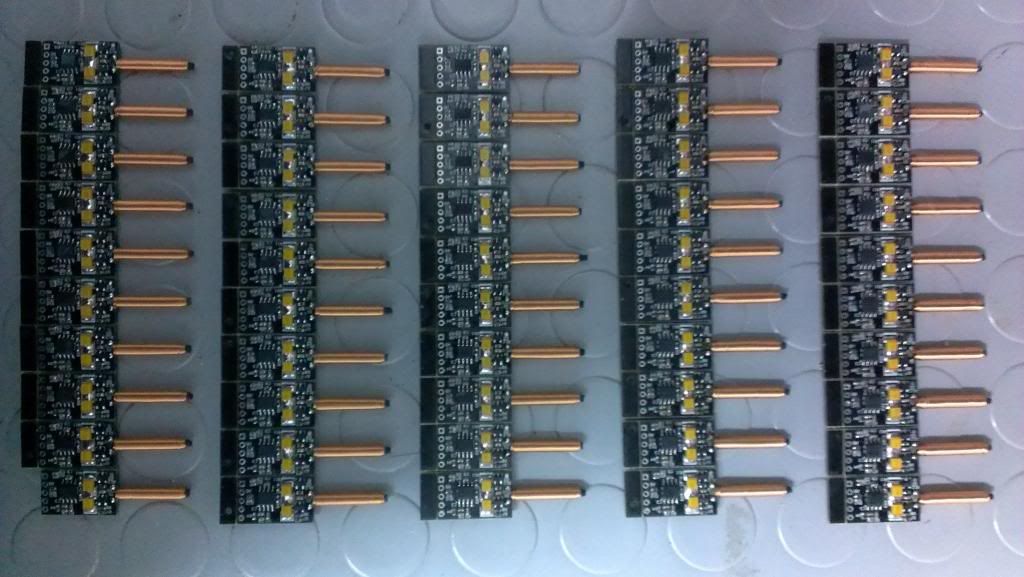

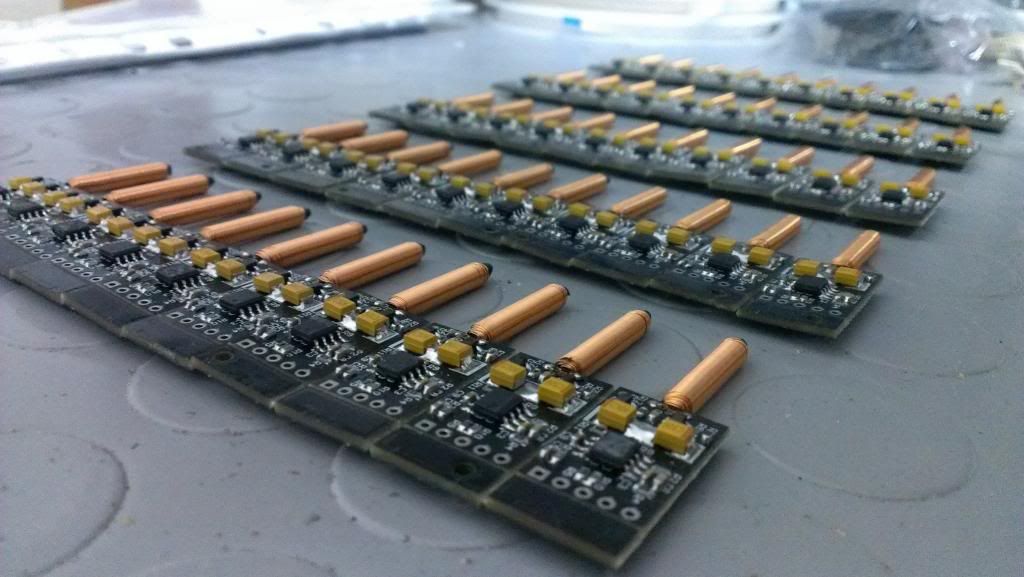

EMS-100 Üretiminden birkaç kare paylaşayım dedim.






Uykusuz hocam tebrikler... Muhteşem olmuş.

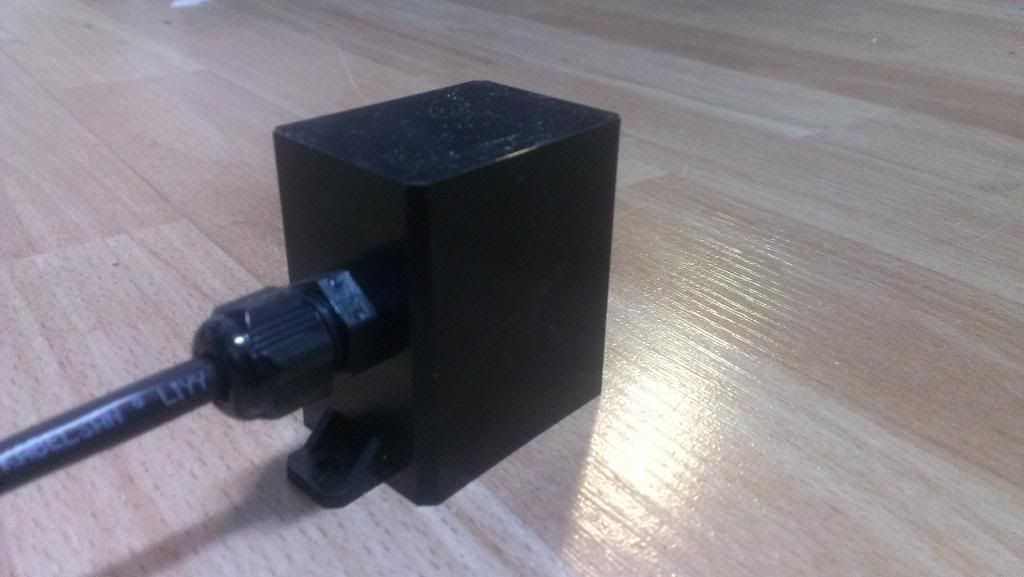

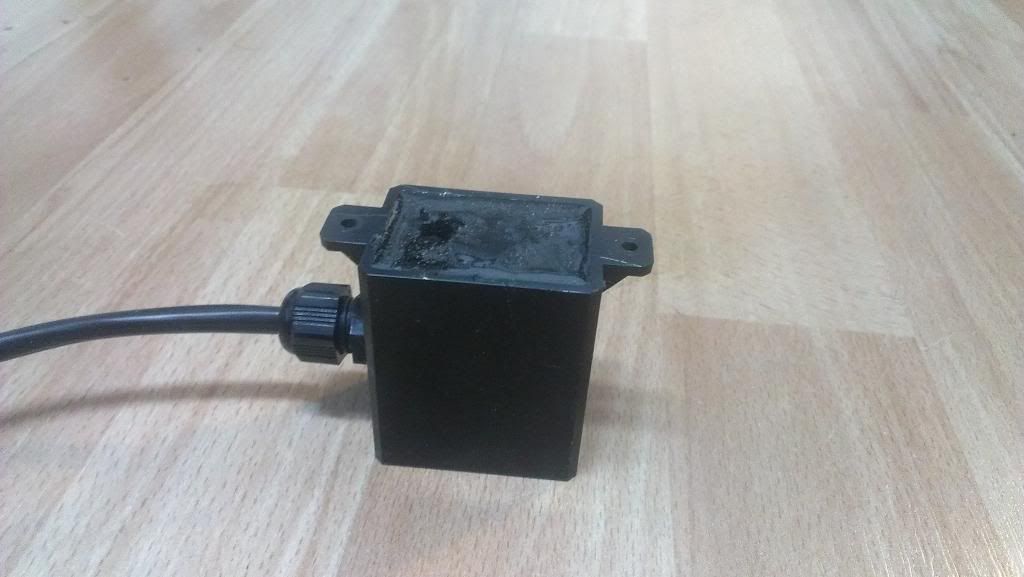

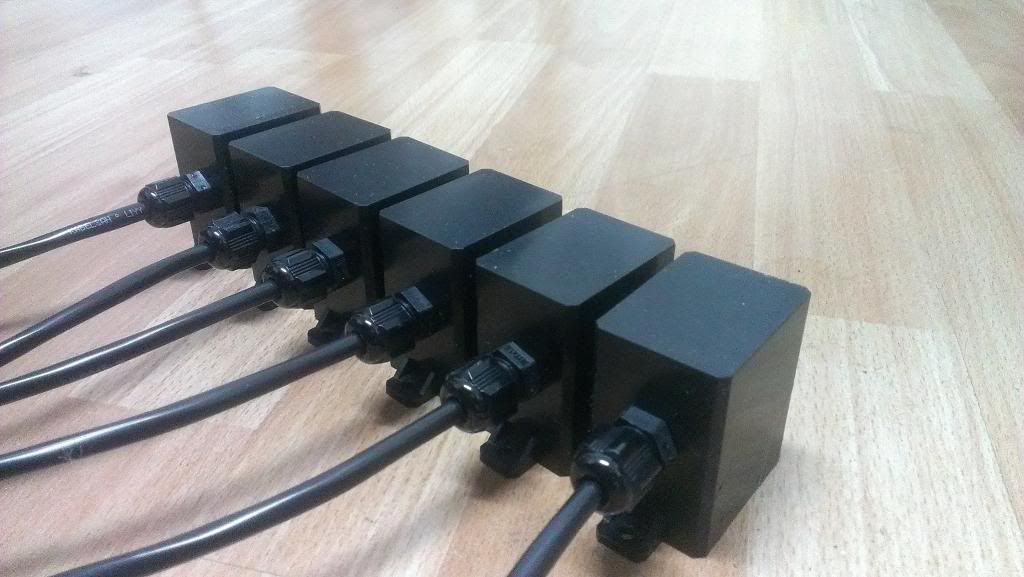

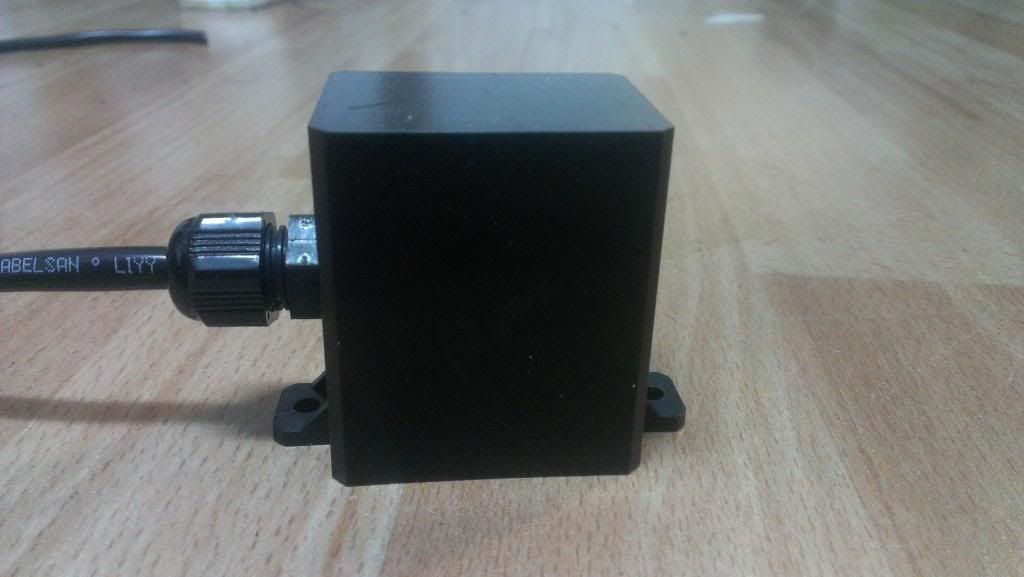

Bu da suya ve neme dayanıklı EMS-100'lerimiz:

[asenkron]

      dxf den aktarmayı ögrendim sayenizde. gelen dosyadan yeniden olusturdum.dxf den pedlere kimlik veremedim.neyse oldu.
çizmeye baslamadan sormaktan zarar gelmez datasheetindeki çizime göre baslangıc pedi solda ,forografa baktıgımda sagda .
bu demektirki alt katmana smd montaj olacak ,alttan bakınca sag tarafta baslagıc pini.hatam varsa düzeltin.

[ANIL54]

asenkron ustam hoş geldin,,abi bluetooth modülünün ölçüleriyle ilgili yazını yeni gördüm.Bırazdan ölçülerini dönüyorum

[Uykusuz]

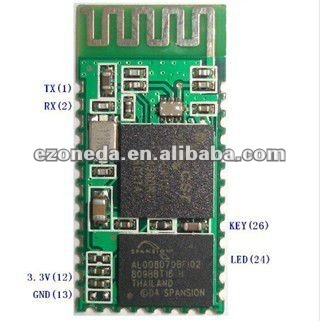

Bu resimde TX(1) yazan 1. pin. Bu şekilde etrafını dolanıyor sırayla. Altiumda komponent her zaman üst katmanda hazırlanır kullandığınız programda nasıl oluyor ben de bilmiyorum

[ANIL54]

Asenkron ustam sanırım pcb üzerinde montaj yolları için ölüçü istedin.Uykusuz hocam bu bluetooth'ların mesafeleri 3m yi geçmez.Wt11'ler fiyat olarak bıraz fazlasada olsa mesafeleri gayet iyi

[IMG]http://img21.imageshack.us/img21/8421/g9wt.png[/img]

[ANIL54]

Asenkron ustam istersen hc05'in pcb kart lehim yerlerini bir cad programında çizip Ares ortamına alabilirim.Bir lafın hatırıma geldiği için bunu yazdım abi.Sözünü kulağımla işitir gibiyim '''her işi benden beklemeyin'''

[ANIL54]

Asenkron ustam ares linki.

http://s3.dosya.tc/server15/owZndc/Ares.rar.html

[IMG]http://img841.imageshack.us/img841/6481/3sjf.jpg[/img]

[asenkron]

    ben pcb bitirdim veri göndermişiniz.bakın bakalım tersmi düzmü.pcb nin bir kontrolunu yaparsanız sevinirim.
butonlarda kararsız kaldım dik 6x6 tactile cizdim.fakat yatıkta yapabilirim .nihayetinde ekran işlemciye dogru yatabilir.butonlarıda
yukardan asagı hizalayabiliriz.işlem bitince buton merkezleri ve ekranın ölçüsüne dxf çıkartırım.leksan çizenin elinden öper.

[asenkron]

           bluetouth kartındaki key baglamaya yer bulamadım.
